产品名称

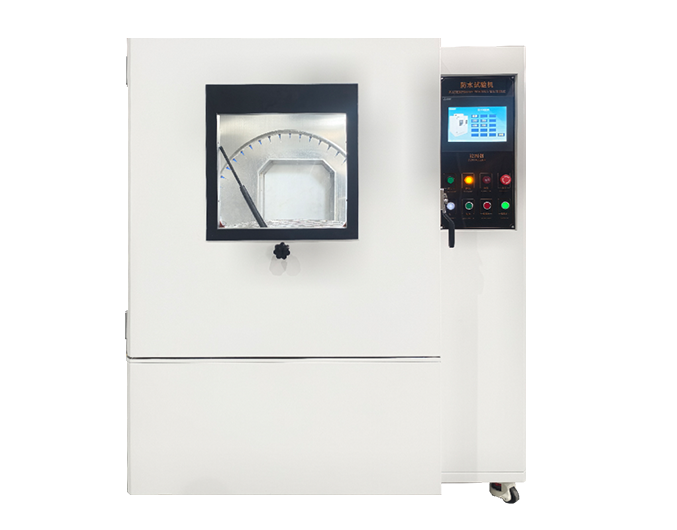

复合防水试验机

产品型号

KTM-WT1000

内部尺寸

1000*1000*1000 MM(W*D*H)

外部尺寸

1450*1150*1750 MM(W*D*H)

测数范围

IPX3、IPX4、IPX5、IPX6

摆动管淋水试验

IPX3、X4

1.水流压力 :50～ 200 kpa可调；

2.可以在工控计算机设置及显示(以KG/CM2 或  BAR表示)；

3.水流量: (总流量＝每孔流量 ×孔数),流量：每孔 0-0.1 L/mi可调；

4.Φ0.4mm喷嘴时每孔流量0～0.1 L/min ± 5%

5.摆动管机构马达:步进马达(含减速机组) 每秒摆动速率20°～90°/S，光耦合方式角度控   制，工控计算机设置及显示(摆动精度±1°)；

6.摆动角度-165°～0°～+165°在工控计算机设置,喷嘴角度60°或180°两种对应IP X3 X4；

7.旋转盘：SUS304#不锈钢盘, 1～3 RPM 可调整；

8.摆动管：20∮SUS#304 不锈钢摆动管不易变形,摆管半径：R400壹组，(喷嘴与喷嘴距离50mm)，可根据样品大小旋转不同半径的摆动淋雨管；

9.排水装置：摆管两端附有球型放水阀及空气进气阀(测试完手动清除管内积水)；

10.喷嘴设计：喷嘴孔径为0.4mm可微调对准圆心；

11.样品清理：箱内附有空气喷枪壹组,方便清理测试物表面水渍。

喷射水试验

IPX5 X6

1.流量：最大流量100L/min(可调)；

2.压力：100ka～300kpa；

3.IPX5：喷嘴内径D为6.3mm，压力30kpa，流量（12.5±0.625）L/min（750L/h）；

4.IPX6：喷嘴内径D为12.5mm，压力100kpa，流量（100±5）L/min（6000L/h）；

5.喷射距离：2.5m～3m水平上下60度；

6.喷嘴固定架：可移动不锈钢骨架壹套。可移动方便调节喷射角度。喷嘴角度可调整式调整角度为水平上下60度；

7.喷射软管：20∮高压橡胶软管耐压达10BAR以上；

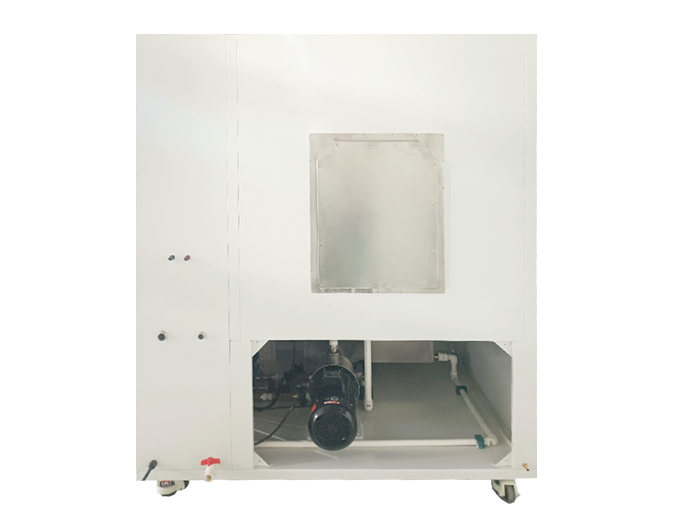

8.供水水泵：变频控制水泵流量可降低噪音及方便操作省电45%以上；

9.喷嘴更换：喷嘴更换采用双环卡榫设计方便更换；

10.喷嘴增加防飞溅水护罩防护罩，尺寸W3000mm*φ600预估。
